Míchadla pro IBC kontejnery — výrobce Teknomatik, distribuce a servis v ČR

Míchadla pro IBC kontejnery vyrábíme od roku 2013. Prodali jsme jich do dneška několik stovek kusů, hlavně do polských, českých a německých firem z chemie, lakoven, kosmetiky, potravinářství, mlýnů a dřevozpracujícího průmyslu. V katalogu máme 10 modelů. Pokrývají viskozity od vody po med (do 10 000 mPa.s), v elektrických i pneumatických verzích, a včetně provedení s plnou ATEX certifikací EX II 2GD h IIb T4 pro výbušné atmosféry plynů, par I prachu.

Český a slovenský trh obsluhujeme prostřednictvím autorizovaného zástupce, firmy JMT solution s.r.o. ve Frýdku-Místku. Místní servis, technická podpora v češtině a slovenštině, rychlá dodávka v rámci ČR a SR.

10 modelů míchadel IBC — co se kde používá

Tři druhy pohonu a co u nich rozhoduje

Výběr modelu závisí ze tří věcí: na médiu (jak je husté a jestli je hořlavé), na tom co máme v hale (zásuvka 230 V nebo 400 V, nebo radši stlačený vzduch z kompresoru) a na požadavcích pracovního prostředí (ATEX, kontakt s potravinami).

Elektrická IBC míchadla — řada MKE

Tichý chod, vysoká účinnost, snadná regulace otáček. Pro většinu zákazníků to je první volba. V řadě MKE máme šest modelů:

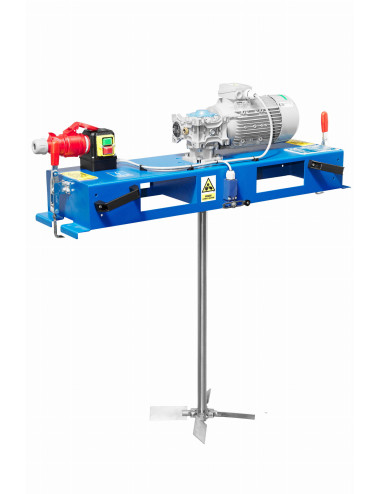

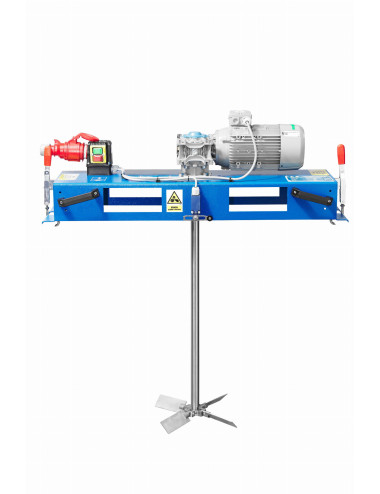

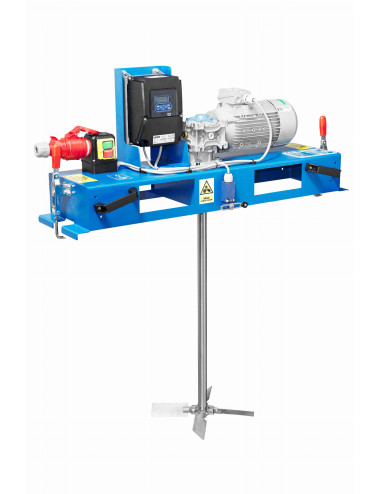

• MKE-2000: univerzální entry-level (jediný s variantou 230 V)

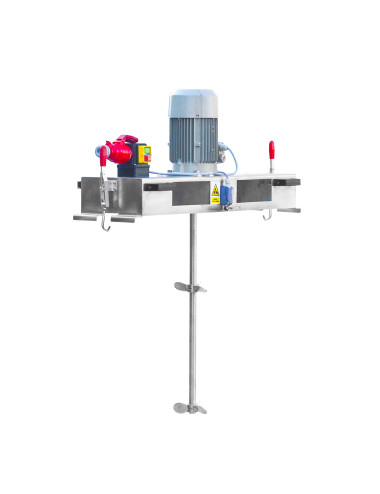

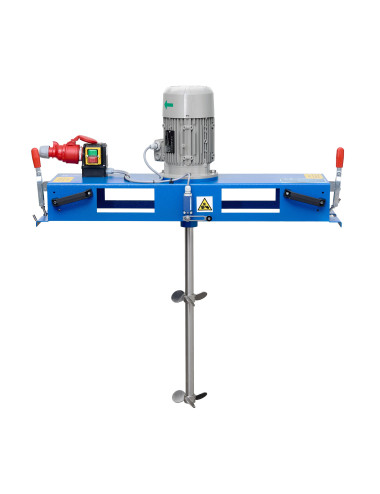

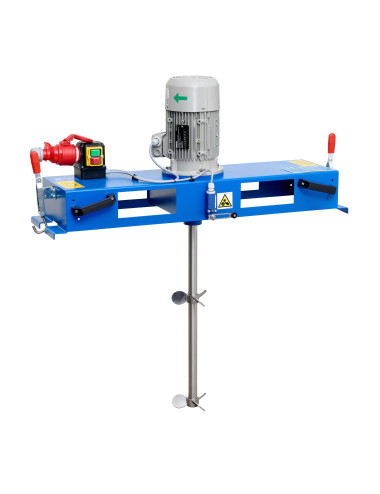

• MKE-500: vysokootáčkový disperzátor s mostkem (přímý pohon 900 ot/min, dvojitý impeler ∅140 mm). Obsluhuje hrdlo ∅150 i ∅225 mm.
• MKE-5000: střední průmyslový (do 5 000 mPa.s)

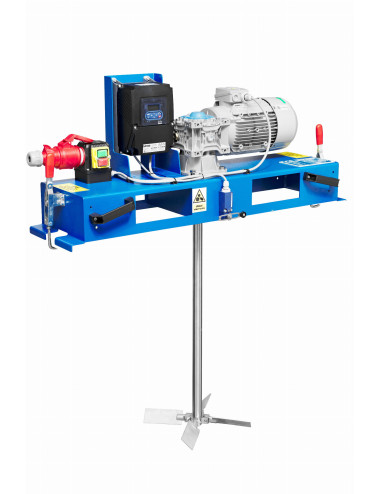

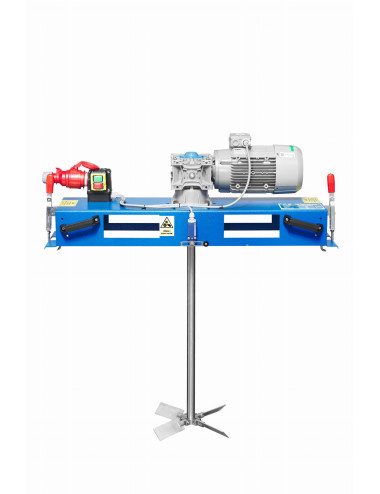

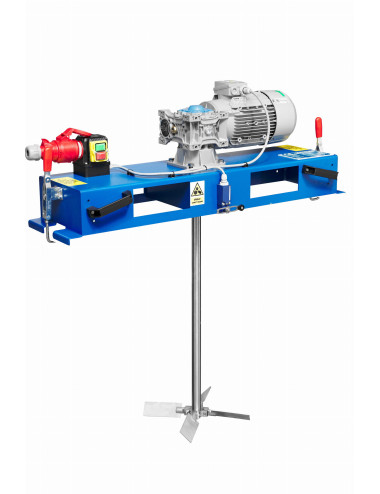

• MKE-10000: náš bestseller pro chemii užitkovou (do 10 000 mPa.s)
• MKE-10000 Ex: stejná zóna 1 jako Full ATEX, ale rozváděč mimo zónu (lehčí, levnější)

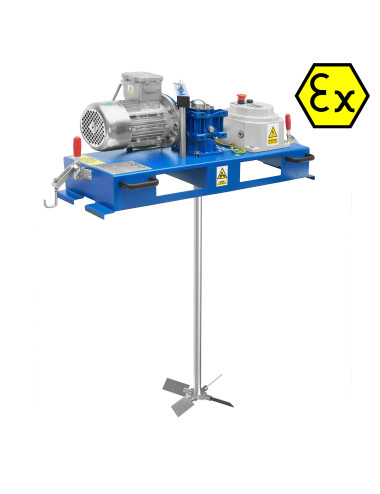

• MKE-10000 Ex FULL ATEX: plné ATEX provedení s rozváděčem na traverze (EX II 2GD h IIb T4, zóna 1 + 21)

Pneumatická IBC míchadla — řady MKP a MKZP

Alternativa pro provozy, kde je stlačený vzduch dostupný a levnější než elektřina. Pneumatický motor sám o sobě nevytváří elektrické jiskry, ale pozor: ve standardní verzi NEJSOU MKP-5000 a MKZP-1000 ATEX-certifikované — ostatní podsestavy (ložiska, hřídel, spojky) nesplňují plné Ex požadavky. Pro plnou ATEX certifikaci (plné označení EX II 2GD h IIb T4, vhodné pro plyny, páry I prach — zóna 1 + 21) máme variantu MKP-5000 Ex. Pneumatický motor je standardně mazán olejem, volitelně dodáváme bezolejovou verzi (potravinářství, kosmetika, farmacie). V nabídce:

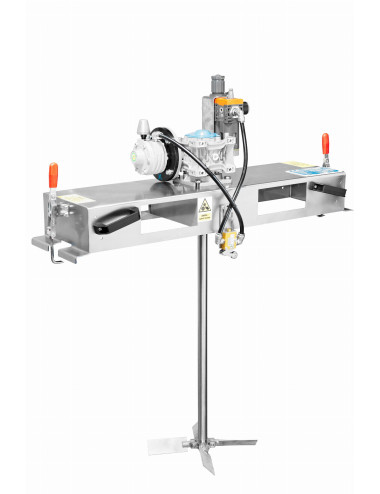

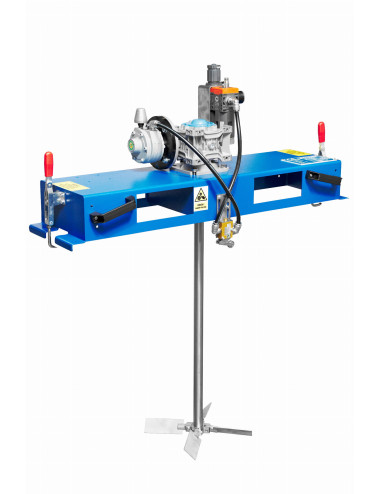

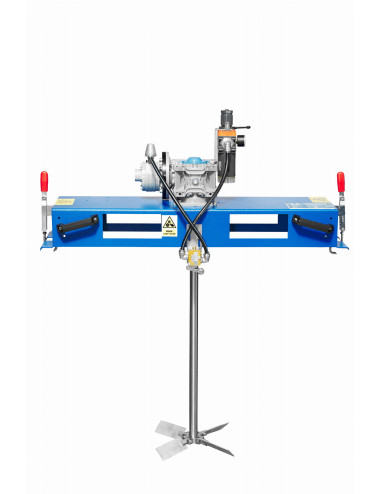

• MKP-5000: pneumatický univerzální (do 5 000 mPa.s)

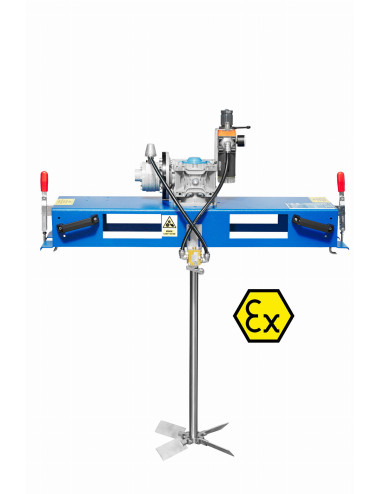

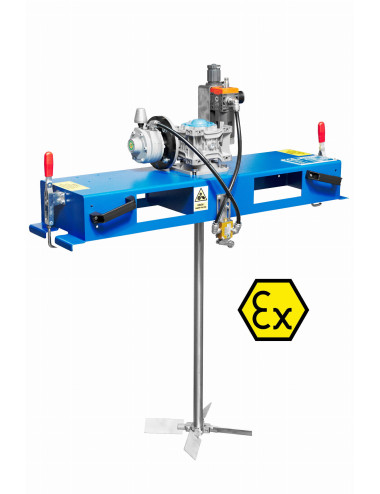

• MKP-5000 Ex: pneumatický ATEX (EX II 2GD h IIb T4, zóna 1 + 21)
• MKZP-1000: kompaktní pneumatický na hrdlo

ATEX míchadla pro výbušná prostředí (plyny, páry I prach)

Provedení ATEX je povinné všude tam, kde se v atmosféře mohou vyskytovat páry hořlavých kapalin nebo hořlavý prach. Z naší praxe: nejčastěji nasazují ATEX provozy s etanolem (destilérie, lihovary), výrobci rozpouštědlových laků, ale stále častěji i mlýnské provozy a dřevozpracující průmysl (organické prachy). Jeden z nejnáročnějších klientů, kterému jsme dělali MKE-10000 Ex Full ATEX, byl výrobce dynamitu. V Polsku a Evropě dnes pracuje několik desítek našich kusů ATEX. Splňují směrnici 2014/34/EU s plným označením EX II 2GD h IIb T4 (kategorie 2, zóna 1 pro plyny/páry, zóna 21 pro prach, skupina IIb, teplotní třída T4). V nabídce máme tři varianty se stejnou certifikací, ale s různým konstrukčním řešením:

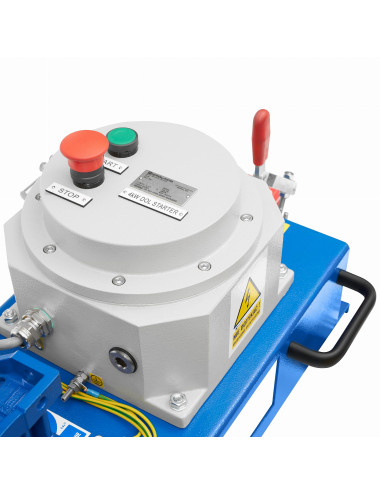

• MKE-10000 Ex FULL ATEX: plné ATEX, rozváděč přímo na traverze (EX II 2GD h IIb T4, zóna 1 + 21)

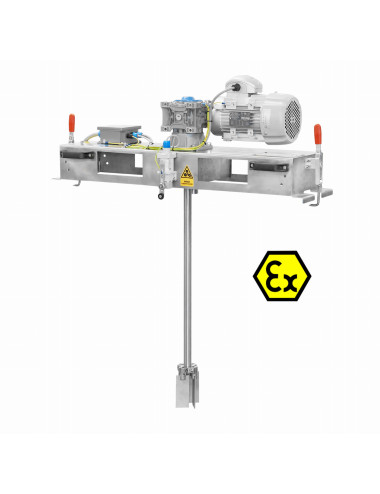

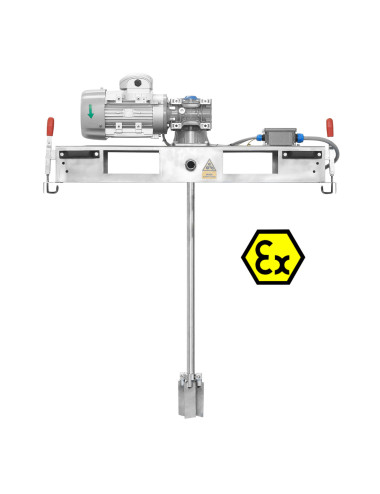

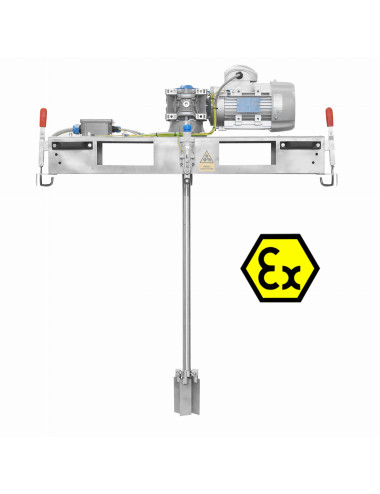

• MKE-10000 Ex: stejná zóna, ale rozváděč mimo zónu (cca 1,5 m od IBC). Levnější, lehčí. Jediné IBC míchadlo s odděleným rozváděčem v naší řadě
• MKP-5000 Ex: pneumatický ATEX (EX II 2GD h IIb T4, zóna 1 + 21)

Kompaktní řešení na hrdlo IBC — bez mostku

Pro provozy, kde IBC kontejner zůstává trvale na jednom místě. Bez mostku, montáž šroubováním přímo na hrdlo. Klient si při objednávce volí konkrétní průměr hrdla (∅150 mm nebo ∅225 mm):

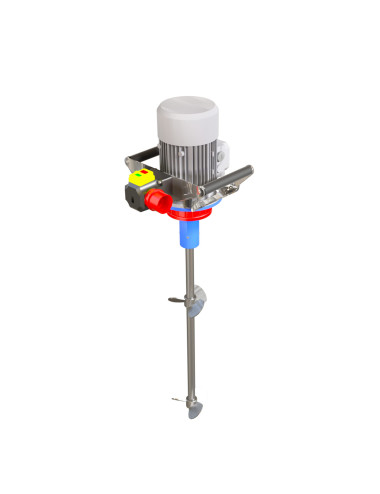

• MKZE-500: kompaktní elektrický disperzátor na hrdlo (přímý pohon 900 ot/min, dvojitý ∅140 mm)

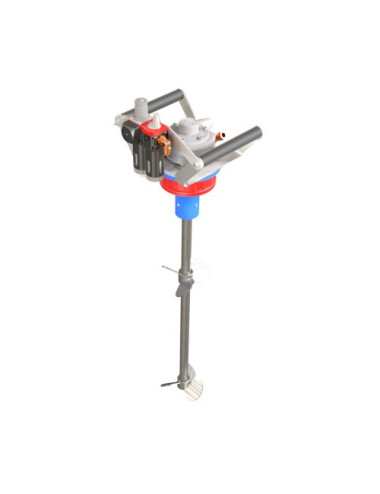

• MKZP-1000: kompaktní pneumatický na hrdlo

Jak vybrat míchadlo IBC, krok za krokem

• Viskozita média. Voda a rozpouštědla 1–10 mPa.s, vodou ředitelné barvy 100–500 mPa.s, tekutá kosmetika 500–2 000 mPa.s, pryskyřice a rozpouštědlové laky 2 000–5 000 mPa.s, husté pasty, med, sirupy 5 000–10 000 mPa.s.
• Pohon. Elektrický (tišší, levnější v provozu) nebo pneumatický (motor sám o sobě nevytváří elektrické jiskry, ale celé míchadlo MKP-5000 a MKZP-1000 ve standardní verzi NENÍ ATEX — pro plný ATEX je k tomu MKP-5000 Ex). Pneumatika vyžaduje kompresor a stlačený vzduch 6–7 bar.
• ATEX. Když médium obsahuje organická rozpouštědla, hořlavé alkoholy (etanol, isopropanol), paliva, nebo když v provozu vzniká hořlavý prach (mouka, dřevěné prachy, krmné směsi), jdeme do verze Ex s plným označením EX II 2GD h IIb T4 (zóna 1 pro plyny/páry, zóna 21 pro prach). Buď s rozváděčem mimo zónu (MKE-10000 Ex) nebo s plnou ATEX integrací (Full ATEX).
• Materiál impeleru a hřídele. Smáčené části (impeler + hřídel) jsou vždy z nerezu 316Ti, odolného proti agresivní chemii. Plná verze pro kontakt s potravinami (food contact s rozšířenými hygienickými atesty pro HACCP, BRC) je volitelně za příplatek.
• Mostek (korpus) nebo hrdlo. Plnohodnotné modely s mostkem (MKE-*, MKP-*) pro manipulaci 2 osobami NEBO vysokozdvižným vozíkem (mostek má integrované otvory pro vidlice). Mostek je standardně z konstrukční oceli St3 s lakovou úpravou; volitelně za příplatek z nerezu 304. Kompaktní MKZE-500 a MKZP-1000 se šroubují přímo na hrdlo (bez mostku).
• Napájecí napětí. Verzi 230 V (jednofázovou) máme jen u MKE-2000. Ostatní elektrické modely vyžadují 400 V třífázové.

Kompatibilita s IBC kontejnery

Naše IBC míchadla jsou stavěná pro standardní hrdlo ∅150 mm (většina modelů) a pro hrdlo ∅225 mm (MKE-500 a MKZE-500). U nás převládá Mauser, vzácněji se trafí Schütz, Werit, Sotralentz, Ecobulk, Van Leer nebo Greif. Mostek se montuje přímo na rám kontejneru — má integrované otvory pro vidlice vysokozdvižného vozíku, takže přesun mezi IBC zvládne 1 operátor s vozíkem nebo 2 osoby ručně, podle vybavenosti haly.

Skládací impeler ∅350 mm (modely MKE-2000, MKE-5000, MKE-10000 a všechny ATEX) projde hrdlem ∅150 mm díky automatickému skládání a rozkládání. Princip: při zastavení motoru lopatky padají dolů díky gravitaci (složené, projdou hrdlem). Po spuštění otáček se lopatky rozevírají díky odstředivé síle (rozložené, plně pracují uvnitř IBC). Celý proces je plně automatický.

Dvojitý impeler 2× ∅140 mm (modely MKE-500 a MKZE-500, vysokootáčkové disperzátory) prochází hrdlem bez nutnosti skládání — průměr 140 mm je menší než hrdlo. Impeler je pevně namontovaný v dvou pracovních bodech na jednom hřídeli.

Dodací lhůty

Standardní modely IBC expedujeme z výroby do 2 týdnů od objednávky, dodání v ČR a SR zajišťuje JMT solution. Stacionární verze cca 6 týdnů. ATEX provedení 6 až 8 týdnů, protože každý kus musí projít samostatnou certifikací. Když si zákazník objedná individuální úpravy (delší hřídel, speciální materiály, vlastní uzemňovací prvky), počítejme s delší dobou. To je ostatně jediná věc, na kterou nám zákazníci občas reklamují, ale rozumíme tomu, něco takového musíme nejdříve navrhnout a vyrobit specificky.

Nejčastěji kladené otázky (FAQ)

Které IBC míchadlo zvolit, když mám jen zásuvku 230 V?

Jediný model s variantou 230 V (jednofázovou) máme MKE-2000. Ostatní elektrická IBC míchadla MKE vyžadují třífázové 400 V.

Kdy potřebuji ATEX provedení?

Když ve vašem výrobním procesu vznikají páry hořlavých kapalin (rozpouštědlové laky, etanol v destilériích, organická rozpouštědla v chemii) nebo hořlavý prach (mouka v mlýnech, dřevěné prachy v truhlářství, krmné směsi v zemědělství, pigmenty ve farmacii). Pro tyto provozy máme tři varianty s plnou certifikací EX II 2GD h IIb T4 (vhodné pro plyny, páry I prach — zóna 1 + zóna 21), liší se jen konstrukcí: plné MKE-10000 Ex Full ATEX (rozváděč přímo na traverze), MKE-10000 Ex (stejná zóna, ale rozváděč mimo zónu, typicky cca 1,5 m od IBC, lehčí a levnější) a pneumatickou alternativu MKP-5000 Ex.

Jaký je rozdíl mezi elektrickým a pneumatickým míchadlem?

Elektrické (MKE, MKZE) jsou tišší, účinnější a levnější v provozu, ale potřebují zásuvku. Pneumatické (MKP, MKZP) potřebují stlačený vzduch (6–7 bar). Pneumatický motor sám o sobě nevytváří elektrické jiskry (na rozdíl od elektromotoru), ale celé míchadlo ve standardní verzi NENÍ ATEX-certifikované — ostatní podsestavy (ložiska, hřídel, spojky) nesplňují plné požadavky Ex. Pro práci ve výbušné atmosféře (plyny, páry nebo prach, zóna 1 + 21) je k tomu varianta MKP-5000 Ex s plným označením EX II 2GD h IIb T4 a se všemi podsestavami v Ex provedení. Pneumatický motor je standardně mazán olejem rozprášeným v procházejícím vzduchu, bezolejová verze je volitelná (potravinářství, kosmetika).

Vejde se míchadlo do mého IBC 1000 l?

Ano, většina modelů míří na standardní hrdlo ∅150 mm. To je standard u Mauseru, Schütze, Werita, Sotralentze, Ecobulku, Van Leera. Skládací impeler ∅350 mm projde hrdlem díky automatickému skládání (lopatky padají dolů gravitací při zastavení a rozevírají se odstředivou silou po spuštění). U vysokootáčkových disperzátorů MKE-500 a MKZE-500 je impeler dvojitý ∅140 mm, takže hrdlem projde bez skládání. MKE-500 navíc obsluhuje i hrdlo ∅225 mm.

Čím se liší verze s mostkem od verzí na hrdlo?

Verze s mostkem (MKE-*, MKP-*) jsou plnohodnotné. Operátor je nasadí na rám kontejneru a manipuluje s nimi ve dvojici NEBO sám pomocí vysokozdvižného vozíku (mostek má integrované otvory pro vidlice). Mostek je standardně z konstrukční oceli St3 s lakovou úpravou; volitelně za příplatek z nerezu 304. Verze na hrdlo (MKZE-500, MKZP-1000) jsou lehčí a kompaktní, šroubují se přímo na hrdlo. Volíme je tam, kde IBC kontejner zůstává trvale na jednom místě.

Hodí se míchadlo do potravinářství?

Ano. Smáčené části (impeler + hřídel) všech modelů jsou z nerezové oceli 316Ti, vhodné pro kontakt s potravinami. Plnou verzi food contact (rozšířené hygienické atesty pro celé zařízení, HACCP, BRC) dodáváme volitelně za příplatek — to mimo materiál impeleru zahrnuje další konstrukční detaily a dokumentaci. Pro potravinářský průmysl doporučujeme zejména MKE-10000 (med, sirupy, melasa) a MKE-2000 (tekuté potravinářské produkty).

Proč míchadlo IBC od Teknomatik

Prodej, dodání a servis v ČR zajišťuje JMT solution s.r.o. z Frýdku-Místku, výroba probíhá v našem závodě v Polsku. Firma Teknomatik vznikla v roce 2011, míchadla vyrábíme od roku 2013 v Jasienici u Bílska-Bělé. V hale pracuje kolem 50 lidí. Motory a převodovky kupujeme u evropských dodavatelů. Zbytek děláme sami, na vlastních CNC soustruzích a frézkách, svařujeme MAG/TIG. Jen lakování zadáváme do práškové lakovny.

10 modelů, každý s jasným cílem. V nabídce se nepřekrývají, takže když k nám zavoláte s konkrétní aplikací, naše inženýrské oddělení (nebo technici JMT solution v ČR) vám vybere konkrétně to, co dává smysl.

Nerez 316Ti. Smáčené části (impeler + hřídel) všech modelů jsou vždy z 316Ti. Odolnost proti chemii, rozpouštědlům, kyselinám a zásadám. Plnou verzi food contact (HACCP, BRC) dodáváme volitelně za příplatek.

Plné ATEX portfolio. Od Ex motoru po plné provedení Full ATEX s označením EX II 2GD h IIb T4 (vhodné pro plyny, páry I hořlavý prach — zóna 1 + zóna 21). Pamatujte: certifikace jednotlivého kusu může trvat několik týdnů, pokud děláme zkoušky pro speciální podsestavy.

Pozáruční servis. Náhradní díly (rotory, těsnění, motory) máme přímo ze skladu. V MKE-2000 se obvykle po pěti letech mění příruba pod převodovkou. Vyměníme ji u nás, nebo to vyřídí JMT solution v ČR a SR.

Kontakt

Pokud si nejste jisti, který model vybrat, ozvěte se. V ČR a SR Vám primárně poradí JMT solution s.r.o. (info@jmtechnic.cz, +420 604 971 666). Reklamace a servis v ČR a SR vyřídí JMT solution, v případě potřeby ve spolupráci s naším výrobním závodem v Polsku.
