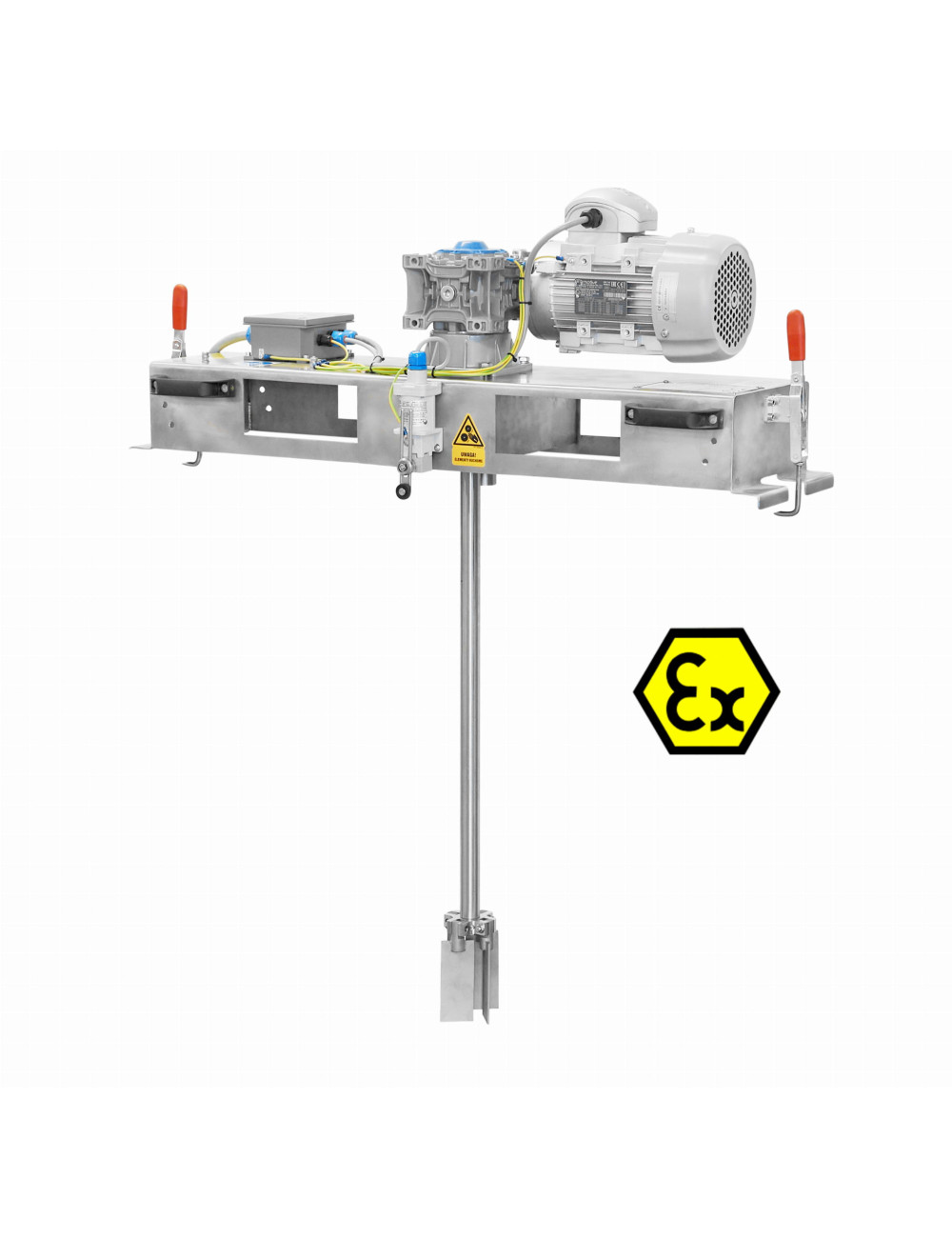

Elektrické ATEX míchadlo pro IBC kontejnery MKE-10000 Ex (rozváděč mimo zónu)
Pro koho je MKE-10000 Ex
MKE-10000 Ex je jediné IBC míchadlo v naší řadě, kde rozváděč není namontovaný na samotném míchadle, ale instaluje se zvlášť mimo výbušnou zónu. Konkurence to obvykle takhle nedělá. Důvod, proč jsme tenhle model do nabídky zařadili: dává smysl pro provozy, kde má klient místo pro rozváděč mimo zónu a chce ušetřit jednak na pořizovací ceně, jednak na hmotnosti samotného míchadla.
Strefovo je MKE-10000 Ex identický s MKE-10000 Ex Full ATEX. Obě verze jsou certifikované II 2G a obě se nasazují do stejné výbušné zóny. Rozdíl je v tom, kde se ovládá. U Full ATEX je rozváděč v Ex provedení zabudovaný přímo na traverze míchadla, takže celé zařízení (včetně ovládání) leží uvnitř zóny. U MKE-10000 Ex je rozváděč montovaný zvlášť, typicky cca 1,5 m od IBC kontejneru. Přesná vzdálenost závisí na médiu, které je zdrojem výbušné atmosféry, a posuzuje se podle konkrétní instalace.
Proč by si někdo vybral MKE-10000 Ex místo Full ATEX, když strefa je stejná:
- Nižší cena. Rozváděč mimo zónu nemusí splňovat plné ATEX požadavky, takže je levnější.
- Lehčí konstrukce míchadla. ATEX rozváděč zabudovaný na traverze (jako u Full ATEX) je podle požadavků směrnice výrazně těžší. Bez rozváděče je traverza s motorem znatelně lehčí a operátor s ní snáz manipuluje, hlavně při nasazování na IBC kontejner.
- Snazší servis ovládání. Rozváděč mimo zónu lze servisovat bez nutnosti vstupu do výbušné strefy a odstavení provozu.
Nepohoda: rozváděč zabírá místo někde v hale (typicky stěna, pilíř nebo samostatný stojan) a operátor musí mezi míchadlem a rozváděčem chodit. Pro provozy s nepřetržitým provozem nebo s častou výměnou IBC to může vadit. V takových případech raději volíme plné MKE-10000 Ex Full ATEX, kde je rozváděč přímo na míchadle. Pneumatická alternativa je MKP-5000 Ex.
Typické použití
- Lakovny s rozpouštědlovými barvami a rozváděčem v sousední strojovně nebo na pilíři.
- Chemická výroba s etanolem, isopropanolem, toluenem, xylenem, MEK, acetonem v IBC.
- Lihovary a destilérie s pevně danou pozicí IBC a místem pro rozváděč na stěně.
- Manipulace s palivy a hořlavými mazivy.
- Lepidla rozpouštědlová a polyuretanová v IBC.
Technické parametry
| Maximální viskozita |
10 000 mPa.s |
| Pohon |
elektrický motor ATEX 400 V (třífázový), Ex II 2G |
| Příkon motoru |
1,5 kW |
| Jmenovité otáčky |
140 ot/min |
| ATEX zóna míchadla |
II 2G (stejná jako Full ATEX) |
| Umístění rozváděče |
mimo výbušnou zónu, typicky cca 1,5 m od IBC kontejneru (podle média) |
| Impeler |
skládací ∅350 mm, nerez 316Ti, antistatické provedení |
| Přepravní traverza |
nerez 1.4301 v Ex provedení |
| Hmotnost |
nižší než MKE-10000 Ex Full ATEX (bez Ex rozváděče na traverze) |
| Kompatibilita |
IBC kontejnery 1000 l s otvorem DN150 (převládá Mauser) |
| Termín dodání |
6 až 8 týdnů (certifikace samostatného kusu) |
Co dělá MKE-10000 Ex jiným než ostatní ATEX míchadla
Když si projdete katalogy konkurence, narazíte v ATEX kategorii vždy na řešení s plně integrovaným rozváděčem. Důvod je praktický: výrobce dodá kompletní kus a klient nemá co řešit. My jsme se k oddělenému rozváděči dostali skrz konkrétní dotaz od zákazníka, který potřeboval lehčí míchadlo pro IBC s častou výměnou kontejnerů, ale zároveň jezdil v zóně 1. Místo abychom mu nabídli plné Full ATEX (těžké) nebo pneumatiku (jiný pohon), navrhli jsme variantu s rozváděčem mimo zónu. Osvědčilo se, postavili jsme to do nabídky jako samostatný model.
V praxi se uplatňuje v lakovnách, kde má klient organizovanou výrobu s pevnými místy pro IBC a místem pro rozváděč na stěně nebo pilíři. Operátor zapne míchadlo z rozváděče, jde k IBC kontejneru, spustí míchadlo, vrátí se pro odpojení. Pár sekund delší cesta než u Full ATEX, ale ušetřená cena a nižší hmotnost při manipulaci to klientům vyrovnává.
Konstrukce, materiály a kompatibilita
Motor 1,5 kW v Ex provedení II 2G splňuje směrnici 2014/34/EU. Antistatický impeler ∅350 mm z nerezu 316Ti odolává organickým rozpouštědlům a eliminuje akumulaci elektrostatického náboje. Traverza je v nerezovém Ex provedení. Skládací impeler projde otvorem DN 150 a uvnitř IBC se rozloží. Rozváděč dodáváme samostatně. Klient ho instaluje na zeď, pilíř nebo stojan mimo výbušnou zónu (typicky cca 1,5 m od IBC, přesné určení podle hořlavosti média). Propojení rozváděč ↔ míchadlo je přes Ex schválenou kabeláž s průchodkami.
Související modely
- MKE-10000 Ex Full ATEX: stejná zóna, ale rozváděč zabudovaný v míchadle. Dražší, těžší, bez nutnosti místa pro samostatný rozváděč
- MKP-5000 Ex: pneumatická ATEX alternativa pro zónu 1
- MKE-10000: stejný výkon bez ATEX (pro neexplosivní prostředí)
Kompletní řadu míchadel pro IBC najdete na stránce kategorie Míchadla IBC.
